Система раннього виявлення надзвичайних ситуацій "ПАРУС - РВНС"

   ТОВ "УА-Системи" розробник і серійний виробник системи раннего виявлення надзвичайних ситуацій "ПАРУС-РВНС".

  ТОВ "УА-Системи" надає послугу бескоштовного проектування при будівництві системи раннього виявлення надзвичайних ситуацій "під ключ".

        «ПАРУС-РВНС» це:

  • відповідність світовому рівню в сфері забезпечення техногенної безпеки на промислових підприємствах;

  • точне визначення місця розташування нештатної ситуації;

  • оперативне реагування на докритичний і аварійні сигнали в технологічних процесах і виробничіх приміщеннях;

  • модульне побудова системи, індивідуальний підбір обладнання під кожен конкретний об'єкт;

  • побудова розподіленої системи великого підприємства;

  • функціонування в безперервному цілодобовому режимі контролю параметрів виробничих приміщень і технологічних процесів;

  • включення оповіщення та передачі інформації на пульт оператора при досягненні контрольованими параметров докритичних (тривога) і критичних (аварія) значень.

ПОБУДОВА СИСТЕМИ РАННЬОГО ВИЯВЛЕННЯ НАДЗВИЧАЙНИХ СИТУАЦІЙ НА ПЛАТФОРМІ "ПАРУС-РВНС"

ПК

АРМ оператора

Ethernet

Ethernet

Мережа

підприємства

Internet

Ethernet

RS 485

Moddus

основні лінії зв'язку

резервні лінії зв'язку

ПКБР 1

ПКБР 2

основні лінії зв'язку

резервні лінії зв'язку

основні лінії зв'язку

резервні лінії зв'язку

ЗОНА 0

обладнання

диспетчерської

зона1

обладнання польового рівня

зона 2

обладнання польового рівня

Віддалений ПК

ПКБР 15

зона15

обладнання польового рівня





ПРИЛАД КОНТРОЛЬНИЙ

  Прилад контрольний (надалі - ПК) призначений для управління і відображення стану системи «ПАРУС-РВНС», прийом інформації з датчиків, що вимірюють параметри технологічних процесів (тиск, температура і т.д.), управління обладнанням оповіщення і передачі інформації.

  До складу приладу контрольного ПК входять наступні елементи:

  • плати комутації;

  • плати комутації і фільтрів (ПКФ);

  • перетворювача AC/DC;

  • акумуляторних батарей (АБ);

  • модуля управління (МУ);

  • модуля клавіатури і індикації (МКІ);

  • модуля індикації (ЖКІ);

  • інтерфейсні модулі.

  Технічні характеристики ПК:

  • кількість посадочних місць для встановлення інтерфейсних модулів - 5;

  • конфігурація приладу контрольного довільна і залежить від типів інтерфейсних модулів і їх кількості, що визначається проектом;

  • наявність основного і резервного каналу зв'язку верхнього рівня для обміну інформацією з блоками розширення БР;

  • кількість підключаються блоків розширення БР до приладу контрольному - не більше 15;

  • резервне живлення - вбудовані акумуляторні батареї 24В, ємністю 12 Ач;

  • основне живлення - змінна напруга 220 (+ 22-33) В;

  • зарядний пристрій:

  1. автоматична зарядка АБ;

  2. при повній розрядці АБ - зарядка АБ не менше 80% від повної ємності АБ протягом 24 годин, повна зарядка протягом наступних 48 годин.



БЛОК РОЗШИРЕННЯ ПРИЛАДА КОНТРОЛЬНОГО

  Блок розширення прилада контрольного (надалі - БРПК) призначений для збільшення кількості підключених датчиків, сповіщувачів та технологічного обладнання.

  До складу БРПК входять наступні елементи:

  • плати комутації;

  • плати комутації і фільтрів ПКФ;

  • перетворювача AC/DC;

  • акумуляторних батарей АБ;

  • модуля управління МУ;

  • модуль світлодіодний МС;

  • інтерфейсних модулів.

  Кількість і склад інтерфейсних модулів визначаються конкретним проектом. Блок ПКБР включається в канал зв'язку верхнього рівня приладу контрольного.

ОБМЕЖУВАЧЬ СТРУМУ

  Обмежувач струму (надалі - ОС)призначений для підключення зовнішнього обладнання до обладнання живлення ПК, БРПК, субблоків ПК і БР. ОС має три незалежні канали підключення і обмеження струму.



СУББЛОК ПРИЛАДА КОНТРОЛЬНОГО

   Субблок приладу контрольного (надалі - субблок ПК) функціонально аналогічний приладу ПК. Відрізняється відсутністю зовнішнього корпусу і використанням модулів МКІ-01 і ЖКІ-01 замість МКІ і ЖКІ. Субблок ПК розташовується в електротехнічних шафах з іншим обладнанням.

СУББЛОК БЛОКУ РОЗШИРЕННЯ

Субблок  блоку розширення (надалі - субблок БРПК) функціонально аналогічний блоку БРПК і відрізняється тільки відсутністю зовнішнього корпусу і використанням модуля МС-01 замість МС. Субблок БРПК розташовується в електротехнічних шафах з іншим обладнанням.

МОДУЛЬ УПРАВЛІННЯ

    Функції модуля управління (надалі - МУ):

  • обмін даними з модулями, встановленими в приладі контрольному;

  • обмін даними з блоками розширення БР;

  • відображення стану системи світлодіодними індикаторами і на дисплеї приладу контрольного;

  • зберігання технологічних констант і налаштувань модулів, встановлених в приладі контрольному;

  • зберігання архівів про аварійні ситуації та несправності в системі;

  • моніторинг стану величини вихідної напруги блоку живлення, акумуляторної батареї, наявності вхідної мережевої напруги живлення (220В 50Гц);

  • контроль заряду акумуляторної батареї приладу контрольного;

  • передача напруги обладнання електроживлення приладу контрольного до модулів, встановлених в приладі контрольному і до зовнішніх пристроїв;

  • видача в зовнішні ланцюги сигналів "АВАРІЯ" і "Несправність" за допомогою двох релейних виходів.

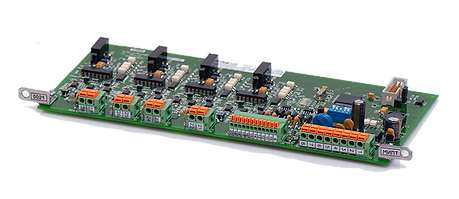

МОДУЛЬ ВИМІРЮВАННЯ ПОСТІЙНОГО СТРУМУ

   Модуль вимірювання постійного струму (далі - модуль МВПС) призначений для підключення датчиків контролю параметрів, які працюють по інтерфейсу «струмова петля».

   Параметри інтерфейсу «струмова петля»:

  • робочий струм 0-20 мА;

  • відключення входу при струмі понад 24 мА;

  • кількість каналів підключення 4.



         Управління модулем здійснюється за основним або резервним каналом зв'язку RS-485 нижнього рівня. Адреса модуля задається 5-ти позиційним перемикачем. В процесі функціонування модуль МВПС постійно контролює відсутність обривів ліній підключення датчиків і перевищення максимально допустимого струму в інтерфейсі. Живлення модуля здійснюється від основної або резервної лінії живлення.

ПЛАТА ФІЛЬТРІВ  ПФ - 001

   Плата фільтрів ПФ-001 (надалі - ПФ-001) призначена для забезпечення перешкодозахищеності системи при підключенні зовнішніх пристроїв до модулів приладу ПК, БРПК, субблоків ПК і БРПК.

МОДУЛЬ РЕЛЕЙНИХ ВИХОДІВ

  Модуль релейних виходів (надалі - МРВ) має 8 реле з нормально роз'єднаними контактами, які можуть бути використані для комутації технологічного обладнання. МРВ забезпечує підключення до 8 зовнішніх датчиків контролю з нормально-замкнутими або нормально-роз'єднаними контактами. Управління модулем проводиться за основним або резервним каналом зв'язку RS-485 нижнього рівня.

  Адреса модуля задається 5-ти позиційним перемикачем. Живлення модуля здійснюється від основної або резервної лінії живлення. В процесі функціонування модуль МРВ постійно контролює відсутність обривів обмоток реле і підключення навантажень до їх контактів, відсутність обривів і короткого замикання ліній підключення датчиків і їх стан.



МОДУЛЬ УПРАВЛІННЯ СВІТОВИМИ ТА ЗВУКОВИМИ ОПОВЕЩАТЕЛЯМИ

  Модуль управління світовими та звуковими оповещателями (надалі - МСЗУ) призначений для управління шістьма світловими або звуковими оповещателями в режимі тривоги. Живлення сповіщувачів може здійснюватися як від джерела живлення ПК (субблока ПК, БРПК,  субблока БРПК) так і від зовнішнього джерела живлення. Напруга зовнішнього джерела повинно бути (20 ... 28) В. МСЗУ забезпечує підключення до 8 зовнішніх датчиків контролю з нормально-замкнутими або нормально-роз'єднаними. Управління МСЗУ проводиться за основним або резервного каналу зв'язку RS-485 нижнього рівня.

   Адреса МСЗУ задається 5-ти позиційним перемикачем. Живлення модуля здійснюється від основної або резервної лінії живлення. В процесі функціонування МСЗУ постійно контролює обрив і к.з. ліній підключення сповіщувачів, відсутність обривів і коротке замикання ліній підключення датчиків і їх состояніе.

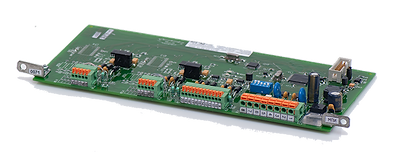

МОДУЛЬ ПОСЛІДОВНИХ ІНТЕРФЕЙСІВ

  Модуль послідовних інтерфейсів (надалі - МПІ) призначений для підключення різних пристроїв, що працюють по інтерфейсу RS-485.

Модуль МПІ забезпечує підключення двох каналів RS-485 з протоколом обміну «MODBUS». Максимальна кількість пристроїв, що підключаються до одного каналу модуля, не більше 31. Управління модулем проводиться за основним або резервного каналу зв'язку RS-485 нижнього рівня.

Адреса модуля задається 5-ти позиційним перемикачем. Живлення модуля здійснюється від основної або резервної лінії живлення. В процесі функціонування модуль МПІ постійно контролює справності ліній зв'язку RS-485.




БЛОКІ ІСКРОЗАХИТУ

     Блок іскрозахисту (надалі - БИЗ) призначений для забезпечення виду вибухозахисту "іскробезпечне електричне коло".

     Блок БИЗ 7-500 призначений для підключення блоків і інших пристроїв, розміщених у вибухонебезпечній зоні, до ліній зв'язку RS-485.

        Блок БИЗ 30-130 призначений для підключення пожежних сповіщувачів, розміщених у вибухонебезпечних зонах, к модулю МСЗУ, а також живлення до блоків БДК-01.

        Блок БИЗ 30-63 призначений для підключення кнопок адресних в шлейфі модулів МОПІ.

ПРИСТРІЙ УЗГОДЖЕННЯ  УСО

    Пристрій узгодження УСО призначен для узгодження з вузлом контролю справності лінії зв'язку до оповіщувачів і завдання порога включення оповіщувача, для виключення його включення при контролі лінії зв'язку.

КНОПКА АДРЕСНА

   Кнопка адресна призначена для ручного керування сигналом тривоги і передачі його в ПК (субблок ПК) або БРПК (субблок БРПК). Кнопка адресна має два виконання: - ІАР-02 для використання в нормальних умовах експлуатації; - ІАР-03 вибухобезпечне виконання. Кнопка адресна має вбудовану світлову індикацію червоного кольору, яка забезпечує світлові імпульси кожні 400 мс в режимі тривоги.

КНОПКА АДРЕСНА ВИКОНАНА У ВИБУХОЗАХИЧЕНОМУ  ВАРІАНТІ

     Кнопка адресна виконана у вибухобезпечному варіанті (далі - ІАР-03) призначена для ручного керування сигналом тривоги і передачі його в ПК (субблок ПК) або БРПК (субблок БРПК). Кнопка адресна має вбудовану світлову індикацію червоного кольору, яка забезпечує світлові імпульси кожні 400 мс в режимі тривоги. Область застосування кнопки адресною ІАР-03 - підприємства з вибухонебезпечними умовами виробництва. Кнопка адресна ІАР-03 підключається тільки за допомогою блоку іскрозахисту БІЗ-30-63.
